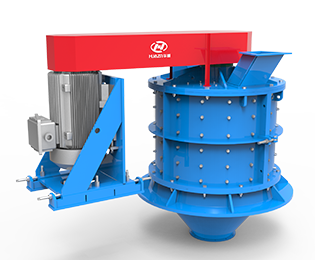

PLS系列立式冲击破碎机-展示图
立式冲击破碎机（制砂机）
PLS系列立式冲击破碎机是大华重工公司研制开发的物料与物料、物料与金属撞击破碎机，通过产品鉴定和技术新产品。它具有独特的转子结构设计、耐磨材料工艺、破碎速度优化以及液压设计的完美结合，是专业细碎技术与机械完美结合的典范，是新技术、新工艺的充分体现。
最大入料尺寸：30-60（mm）
生产能力：24-715（t/h）
应用领域：PLS立式冲击破碎机广泛用于水利水电、耐火材料、建筑、高等级公路、铁路等行业的人工制砂作业。
适用物料：PLS立式冲击破碎机特别对于花岗岩、玄武岩、灰绿岩、砂岩等中硬、特硬、腐蚀性物料来说，比其它类型的产品更具有优越性。在人工制砂方面，其破碎能力远远超越其他同类产品，是目前理想的人工制砂设备。
享誉盛名，领跑还在继续 ...
产品特点
PLS系列立式冲击破碎机产品概述
PLS系列立式冲击破碎机是利用相互冲击自行破碎或物料与金属反击板撞击破碎机。本机即“石打石”和“石打铁两种破碎腔。“石打石”多应用于硬性物料的破碎加工，“石打铁”多应用于中硬性物料的破碎加工，两种腔型结构可以实现相互转换，以适应不同物料的破碎加工。
PLS系列广泛用于金属和非金属矿石，高速公路、水利水电、耐火材料、磨料、玻璃陶瓷原料、城市建筑用骨料、人工砂石以及各种冶金渣的细碎和粗磨作业，特别对中硬、特硬及磨蚀性物料如碳化硅、金刚砂、烧结铝矾土、镁砂等，比其他类型的破碎机更具有优越性。
立式冲击破破碎机工作原理
PLS系列立式冲击破碎机根据工况条件或破碎物料的不同，通过控制入料的方式，有“石打石”和“石打铁” 两种破碎机理。“石打石”是采用瀑布流分料系统，将来料按一定的可控量分流成两路，一路物料自中心入料 管引入水平方向高速旋转的叶轮内腔，另一路物料从进料斗圆周的多个溢流口落入设备内腔，进入叶轮内腔 的物料通过叶轮高速旋转加速从三个或多个发射口抛出，与从溢流口落下的物料在叶轮圆周区域发生强烈的 自冲撞击而形成石打石破碎。 “石打铁”是将来料自中心入料管全部引入高速旋转的叶轮内腔，通过叶轮高速 旋转加速后从三个或多个发射口抛出，猛烈撞击安装在设备破碎腔内壁的金属反击板而形成石打铁的破碎。
立式冲击破破碎机产品特点：
1、该制砂机可以选择配置手动液压泵，从而来调整叶轮入料 的流量，同时配合分料盘的高低位置调整，可以准确控制叶轮入料和圆周瀑落物料的比例。
2、该制砂机也可以选择配置悬挂式的手动或电动葫芦，在设备检修和维护时，可以轻松起吊设备上机盖、进料斗、分料器、叶轮、主轴等且方便快捷。
3、该制砂机上机盖可以选择配置液压升顶开启装置，方便设备检修时将进料斗顶起并旋转，移开。
4、该制砂机有“石打石”和“石打铁”的破碎转换，从而适应更多工况和不同物料的破碎整形要求。
5、该制砂机也可以选择配置稀油润滑系统和PLC自动控制和监控系统，能适时的监控入料量、电流、油温、主轴温度、振动保护等功能。

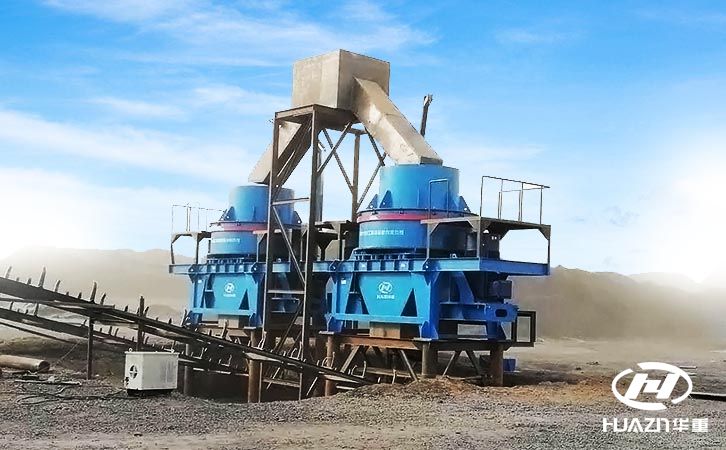

立式冲击破碎机现场使用案例
立式冲击破碎机应用领域

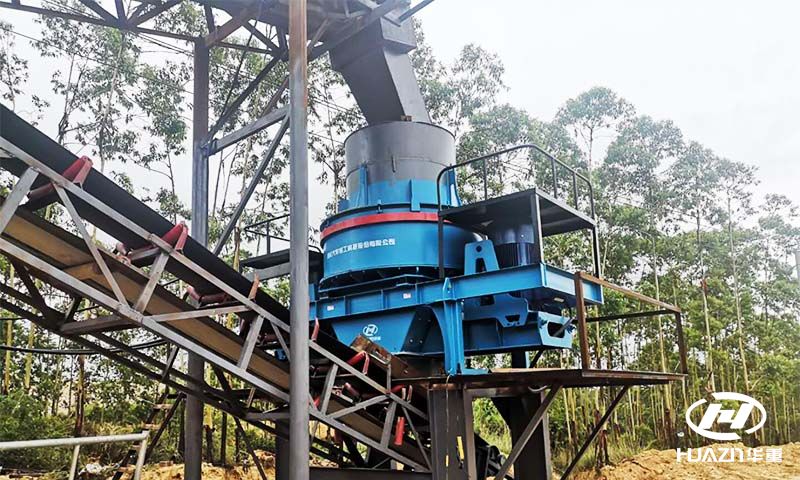

立式冲击破碎机在云南使用现场
技术参数
| 规格型号 | 工作模式 | 最大入料 (mm) |
叶轮直径 (mm) |
叶轮转速 (r/min) |
功 率 (kW) |
通过量 (t/h) |
| PLS-550 | 破碎制砂 | 30 | 570 | 2258-2600 | 30 | 24-35 |
| 37 | 30-45 | |||||
| 45 | 42-60 | |||||
| PLS-700 | 破碎制砂 | 35 | 720 | 1775-1965 | 55 | 50-68 |
| 75 | 64-85 | |||||
| 90 | 77-100 | |||||
| 110 | 94-120 | |||||
| PLS-850Ⅱ | 破碎制砂 | 50 | 880 | 1320-1720 | 2×90 | 95-125 |
| 2×110 | 120-160 | |||||
| 2×132 | 150-195 | |||||
| 高速细碎整形 | 5 | 880 | 1795 | 2×160 | 270-345 | |
| 2×110 | 120-175 | |||||
| 2×132 | 150-210 | |||||
| PLS-1000Ⅱ | 破碎制砂 | 60 | 990 | 1240-1460 | 2×160 | 270-375 |
| 2×200 | 340-470 | |||||
| 2×220 | 375-520 | |||||
| 2×250 | 425-585 | |||||
| 高速细碎整形 | 5 | 990 | 1545 | 2×160 | 180-256 | |
| 2×220 | 250-350 | |||||
| PLS-1200Ⅱ | 破碎制砂 | 60 | 1110 | 1040-1300 | 2×250 | 430-600 |
| 2×280 | 500-715 | |||||
| 2×315 | 450-715 | |||||
| 高速细碎整形 | 5 | 1110 | 1400 | 2×250 | 300-400 | |
| 2×280 | 350-450 | |||||
| PLS-1400Ⅱ | 破碎制砂高速细碎整形 | 60 | 1400 | 820-1020 | 2×450 | 765-1000 |
| 2×500 | 850-1100 | |||||
| 高速细碎整形 | 5 | 1400 | 1100 | 2×450 | 620-720 | |
| 2×500 | 700-800 |
注：1.破碎制砂模式时的线速度为70m/s，通过量下限为叶轮满负荷无分流，上限为叶轮满负荷+30%分流量。
2.高速细碎整形模式时的线速度为80m/s。
